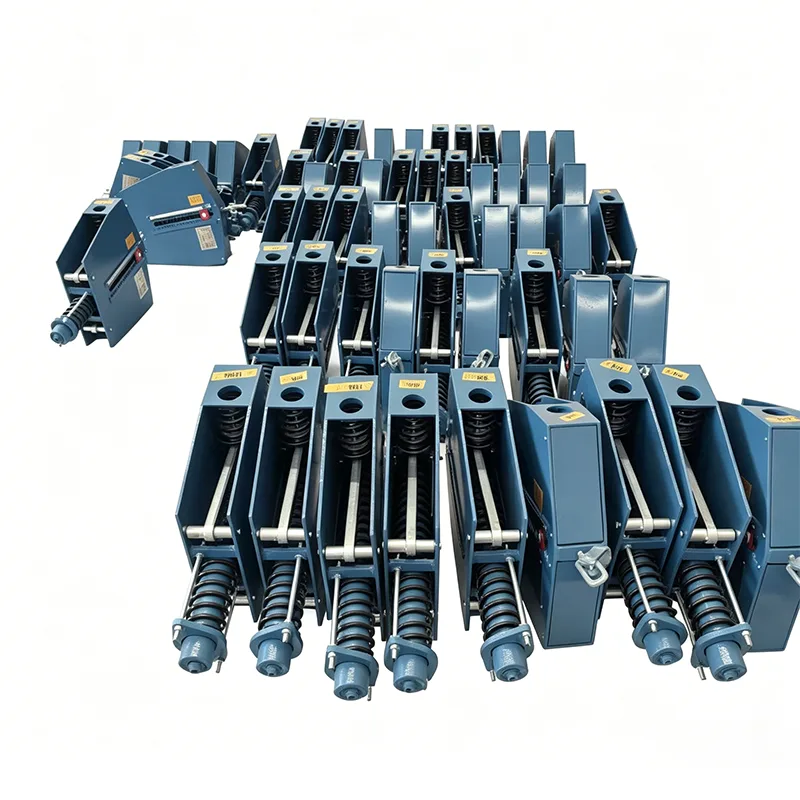

Ağır Hizmet Sabit Yay Desteği

Tek bir boru hattının yükü 300 kN'yi ve termal yer değiştirme 200 mm'yi aştığında, sıradan sabit yaylı destekler yapısal deformasyona, biyel kolunun kırılmasına, sabit kuvvet hassasiyetinin kaybına ve diğer arızalara eğilimlidir. Bu tür arızalar, boru hattı gerilim konsantrasyonlarının izin verilen değerleri aşmasına, ekipman nozullarının yırtılmasına, orta düzeyde sızıntıya ve hatta tüm tesisin plansız kapanmasına neden olur. Tek bir kapanma olayı on milyonlarca RMB tutarında kayba neden olabilir.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Ağır Hizmet Sabit Yay Desteği, bu zorlu çalışma koşullarındaki zorlukların üstesinden gelmek için geliştirilmiş özel bir ağır hizmet destek ekipmanıdır. 500 kN'nin üzerinde yüklere ve 400 mm'lik yer değiştirmelere sahip büyük boru hattı sistemleri için özel olarak tasarlanmıştır.

Ürün Teknik Özellikleri

Ürün Tanımı ve Temel Tasarım Felsefesi

Ağır Hizmet Sabit Yay Desteği, hassas bir moment dengesi mekanizması aracılığıyla tüm strok boyunca sabit destek kuvveti sağlayan ağır hizmet tipi bir boru hattı destek cihazıdır.

Yangzhou Tianshun Boru Hattı, özel üretim ekipmanı ve test tesislerine toplam 12 milyon RMB yatırım yaparak bu ürün grubu için 2015 yılında Ar-Ge'ye başladı. Maksimum 2000 kN yük kapasitesi ve maksimum 600 mm yer değiştirme özelliğine sahip, yurt içinde lider konumda yer alan eksiksiz bir ürün portföyü artık oluşturulmuştur.

Temel tasarım felsefemiz Yedekli Güvenlik üzerine odaklanmaktadır: tüm kritik bileşenler, aşırı çalışma koşullarında bile yeterli güvenlik marjlarını güvence altına almak için endüstri standartlarından daha yüksek güvenlik faktörleriyle tasarlanmıştır. Bu arada yapısal optimizasyon, yapısal dayanıklılıktan ödün vermeden, kurulum ve nakliye masraflarını azaltmadan genel boyut ve ağırlığı en aza indirir.

Ayrıntılı Artıklık Dağılımı

1. Ana Çerçeve Yedekliliği: Boyuna ve enine takviyelerle donatılmış 20–50 mm kalınlığında entegre kaynaklı çelik plakalardan yapılmıştır ve genel sağlamlığı %60'ın üzerinde artırır.

2.Yay Sistemi Yedekliliği: Çoklu yay paralel düzeni, bir yay arızalansa bile kalan yayların boru hattı yüklerini tamamen taşıyabilmesini sağlar.

3.İletim Mekanizması Yedekliliği: Senkronize çift bağlantı çubukları, tek çubuğun kırılmasından kaynaklanan desteğin çökme riskini ortadan kaldırır.

Tam Seri Standart Şartname Tablosu

Ağır hizmet tipi endüstriyel uygulama senaryolarının çoğunu karşılamak için altı standart Ağır Hizmet Sabit Yay Desteği serisi mevcuttur:

Tüm modeller için müşteri talebi üzerine özel malzeme sınıfları ve özel tasarımlar sunulmaktadır.

Tam Yaşam Döngüsü Güvenilirlik Doğrulama Sistemi

Zorlu koşullar altında güvenilir performansı garanti etmek için sıkı bir uçtan uca doğrulama sistemi uygulanmaktadır. Her Ağır Hizmet Sabit Yay Desteği beş zorunlu denetim prosedüründen geçer:

Tüm denetim kayıtları minimum 15 yıllık saklama süresi boyunca arşivlenir ve müşterilerin istediği zaman erişebilmesi sağlanır. Test laboratuvarımız, uluslararası kabul görmüş test sonuçları sunan CNAS akreditasyonuna sahiptir.

Küresel Karşılaştırma Projesi Geçmiş Performansı

Mayıs 2026 itibarıyla Ağır Hizmet Sabit Yay Desteklerimiz dünya çapında 120 büyük ölçekli endüstriyel projede kullanılmıştır:

▶  10 milyon ton/yıl kapasiteli bir rafineri ve kimyasal entegrasyon kompleksi: 320 set HD-800 ve HD-1200 desteği sağlandı

▶  Bir milyon kilovatlık nükleer enerji santrali: 156 set nükleer güvenlik sınıfı ağır hizmet sabit yaylı destek tedarik edildi

▶  20 milyon ton/yıl LNG alım terminali: 89 set düşük sıcaklığa özel ağır hizmet tipi sabit yay desteği tedarik edildi

▶  3000 MW'lık bir termik elektrik santrali: Ana buhar boru hatları için 245 set ağır hizmet desteği sağlandı

Bu dönüm noktası niteliğindeki projelerde kanıtlanmış performans, olağanüstü güvenilirlik ve istikrarı doğrularken, bizi ağır hizmet boru hattı destek sistemlerinin tasarımında kapsamlı mühendislik deneyimiyle donatıyor.

Projeye Özel Teslimat ve Ayrıcalıklı Hizmetler

Büyük ölçekli projeler için Ağır Hizmet Sabit Yay Destekleri için özelleştirilmiş teslimat paketleri sağlanmaktadır:

1. Özel Proje Ekibi: Her büyük projeye, tüm döngü ilerlemesini denetlemek üzere özel bir proje yöneticisi, teknik mühendis ve kalite mühendisi atanır.

2. Aşamalı Sevkiyat: Sahadaki depolama yüklerini azaltmak için saha inşaat programlarıyla uyumlu toplu teslimat.

3.Yerinde Kabul Hizmeti: Ürün kabulünü ve yerinde kurulum rehberliğini yürütmek üzere gönderilen mühendisler.

4.Yerinde Teknik Bekleme Desteği: Kurulumun en yoğun olduğu aşamalarda yerleşik mühendislik desteği mevcuttur.

5.Uzun Süreli Takip Hizmeti: Yıllık çalışma durumu, işletmeye alma sonrası profesyonel bakım önerileriyle birlikte denetlenir.

Sektör ortalamasından 6 ay daha uzun, 18 aylık bir garanti süresi sağlıyoruz. Garanti kapsamında ortaya çıkan kalite kusurları için 48 saatlik yanıt süresini ve 72 saat içinde yerinde sorun gidermeyi garanti ediyoruz.

Sıkça Sorulan Sorular (SSS)

S: Ağır Hizmet Sabit Yaylı Destekler için ulaşılabilir maksimum yükünüz ve deplasmanınız nedir?

C: Standart modeller maksimum 2000kN yüke ve maksimum 600 mm yer değiştirmeye ulaşır. Ekstra büyük gereksinimler için 3000 kN'ye kadar yük ve 800 mm'ye kadar yer değiştirme kapasitesine sahip özel tasarımlar mevcuttur.

S: Ürünler düşük sıcaklıkta servise uygun mu?

C: Evet. Düşük sıcaklık özel çeşitleri, düşük sıcaklık darbe testiyle doğrulanan 304 veya 316L paslanmaz çeliği kullanır ve LNG, etilen ve diğer kriyojenik boru hattı sistemleri için -196°C'de stabil şekilde çalışabilir.

S: Standart teslimat süreleri nedir?

C: Standart modellerin teslim süresi 45-60 gündür; özelleştirilmiş birimler karmaşıklığa bağlı olarak 60-90 gün sürer. Acil projeler için 30 günlük en kısa teslim süresiyle acele üretim mevcuttur.
