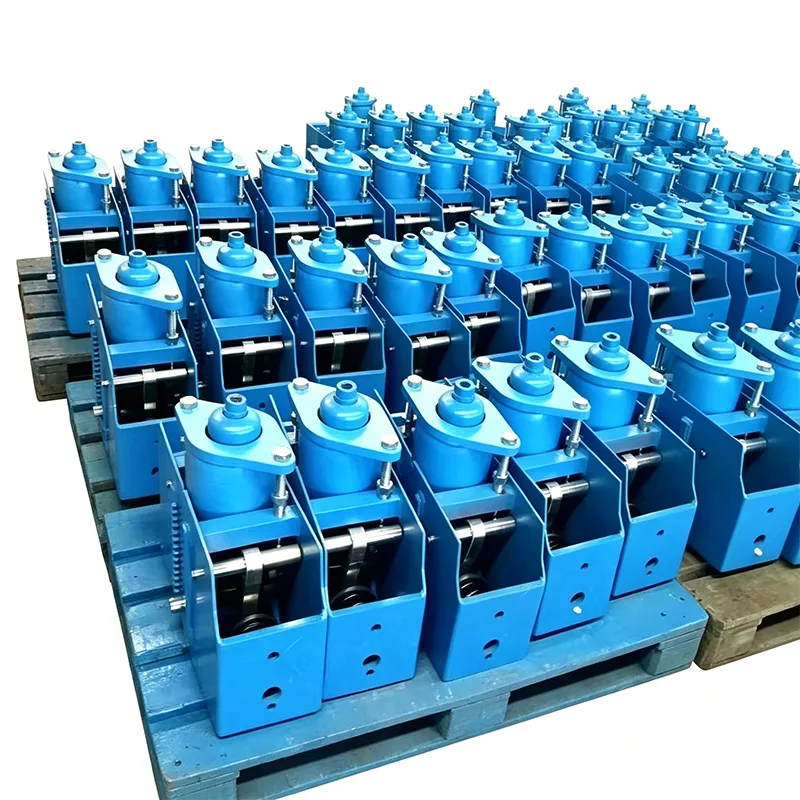

Yüksek Yük Sabit Yaylı Askı

Yüksek Yüklü Sabit Yaylı Askı, endüstriyel boru hattı sistemlerinde yer değiştirmeyi ve yükü kontrol etmek için önemli bir bileşendir. Yüksek sıcaklık ve yüksek basınçlı çalışma koşulları altında boru hatları, sıcaklık değişimlerinden dolayı termal genleşme ve büzülme yer değiştirmesi oluşturur. Destek kuvvetinin yer değiştirmeyle değişmesi halinde, bu durum boru hattında gerilim yoğunlaşmasına yol açacak ve sistemin güvenli çalışmasını tehdit edecektir. Yüksek Yüklü Sabit Yaylı Askılarımız moment dengesi prensibine göre tasarlanmıştır. Boru hattının dikey yer değiştirmesinin tüm stroku boyunca sürekli olarak istikrarlı destek kuvveti üretebilir ve ek stresin neden olduğu boru hatlarına ve bağlı ekipmanlara zarar gelmesini etkili bir şekilde önleyebilir.

2012 yılında kurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., 14 yıllık üretim ve uygulama tecrübesi biriktirerek boru hattı destekleri ve askıları alanına odaklanmıştır. Ürünlerimiz dünya çapında 40'tan fazla ülkede enerji, petrokimya, enerji ve diğer endüstrilerdeki önemli projelere hizmet vermiş ve istikrarlı kalitesiyle müşterilerin uzun vadeli yeniden satın alma güvenini kazanmıştır.

Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.

Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.

Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.

Temel Çalışma Prensibi

Yüksek Yüklü Sabit Yaylı Askı, çift kollu kol mekanizması ve spiral yay düzeneğinin işbirlikçi bir tasarımını benimser ve moment dengesinin mekanik prensibine dayalı olarak sabit kuvvet çıkışı gerçekleştirir:

▶  Moment denge mekanizması: Boru hattı termal yer değiştirme oluşturduğunda, yay düzeneği torku manivela mekanizması yoluyla ileterek yük momenti ile yay momentini her zaman dengede tutar

▶  Eksantrik kılavuzu telafisi: Yerleşik hassas kam kılavuzu yapısı, mekanik sürtünme ve üretim sapmalarından kaynaklanan yük dalgalanmalarını telafi eder

▶  Strok gösterge cihazı: Boru hattının yer değiştirmesini gerçek zamanlı olarak gözlemleyebilen, yerinde kurulum ve ayarlamayı kolaylaştıran, görselleştirilmiş bir yer değiştirme göstergesiyle donatılmıştır

Teknik Parametreler

Temel Ürün Özellikleri

1. Kararlı Yük Sabitliği Performansı

Yüksek Yüklü Sabit Yaylı Askının yük sapması, tüm strok boyunca ±%5 dahilinde kontrol edilir ve ulusal standart gereksinimlerinin üzerinde performans gösterir. Çok diskli yay kombinasyonu ve hassas mekanik tasarım sayesinde, boru hattının termal yer değiştirme sırasında her zaman eşit destek almasını sağlayarak gerilim yoğunlaşması riskini temelden ortadan kaldırır.

2. Ağır Yük Koşullarına Güçlü Adaptasyon

Yüksek yüklü boru hattı sistemleri için en uygun şekilde tasarlanan yük taşıyan çerçeve, Q345B yüksek mukavemetli yapısal çeliği benimser ve yay silindiri, çevresel kaynakların gizli tehlikelerini ortadan kaldıracak şekilde entegre eğirme ile oluşturulur. Ürün maksimum 1000kN yüke dayanabilir ve büyük enerji santralleri, rafineri üniteleri ve diğer tesislerdeki ağır yük boru hatlarının destek ihtiyaçlarını karşılayabilir.

3. Uygun Kurulum ve Bakım

▶  Kurulum ve taşıma sırasında yayı kilitleyerek kazara yer değiştirmeyi önleyen bir yük kilitleme cihazıyla donatılmıştır

▶  Sahadaki yükte, gerçek çalışma koşulu sapmalarına uyum sağlamak için ±%10 oranında ince ayar yapılabilir

▶  Çeşitli boru hattı kurulum formlarıyla uyumlu, standartlaştırılmış bağlantı arayüzleri

▶  Modüler yapısal tasarım, aşınan parçaların kolayca değiştirilmesi

4. Tam Çalışma Koşulları Kapsamı

Ürün -20°C ila 450°C çalışma sıcaklığı aralığına uyum sağlayabilir. Düşük sıcaklıkta LNG ve yüksek sıcaklıkta buhar gibi özel çalışma koşulları için, zorlu ortamlarda performans güvenilirliği sağlamak üzere ilgili yüksek sıcaklığa veya düşük sıcaklığa dayanıklı malzemeler özelleştirilebilir.

Ürün Teknik Özellikleri

Üretim ve Kalite Kontrol Güvencesi

Her Yüksek Yüklü Sabit Yaylı Askının güvenilir performansını sağlamak için eksiksiz bir üretim ve test sistemimiz var:

▶  Otomatik üretim ekipmanı: Temel süreçlerin standartlaştırılmış üretimini gerçekleştirmek için otomatik körüklü üretim hatları ve çeşitli şekillendirme ve işleme ekipmanlarıyla donatılmıştır

▶  Mükemmel test sistemi: Her ürün, teslimattan önce yük ve yer değiştirme testlerine tabi tutulur ve denetim raporları düzenlenir

▶  Profesyonel teknik ekip: Uzun yıllardır boru hattı destekleri ve askılarının Ar-Ge'si ve üretimi ile uğraşan bir grup teknisyene sahiptir.

▶  Malzeme izlenebilirlik yönetimi: Yay çeliği ve yapı çeliği gibi ham maddelerin tümü, izlenebilir malzeme kalite sertifikalarına sahip normal çelik fabrikalarından sağlanır

Servis ve Destek

▶  Satış öncesi teknik destek: Çeşitli çalışma koşulu uygulamalarına aşina olan profesyonel satış ekibi, satış hattı parametrelerine göre seçim önerileri ve teknik çözümler sağlayabilir

▶  Özelleştirilmiş hizmetler: Özel yükler, özel yer değiştirmeler ve özel kurulum formları için ürün özelleştirmesini destekleyin

▶  Satış sonrası garanti: Kurulum rehberliği ve teknik danışmanlık sağlayın ve ürün kalitesi sorunlarına anında yanıt verin

▶  Teslimat döngüsü: Geleneksel modeller stokta mevcuttur ve özelleştirilmiş ürünler, kararlaştırılan döngüye göre teslim edilir
