2012 yılında kurulan Yangzhou Tianshun Pipeline Technology Co., Ltd., boru hattı destek ürünlerinin Ar-Ge ve üretimine odaklanan entegre bir sanayi ve ticaret kuruluşudur. Geçtiğimiz 14 yılda dünya çapında 40'tan fazla ülkede enerji, petrokimya ve enerji projelerine hizmet verdik ve istikrarlı ürün kalitesiyle müşterilerimizin uzun vadeli güvenini kazandık. Ağır Hizmet Sabit Yaylı Askı, büyük yük ve yüksek gereksinimli çalışma koşulları için geliştirilmiş amiral gemisi ürünümüzdür. Aşırı çalışma koşullarında boru hatlarının güvenli bir şekilde çalıştırılması için güvenilir garanti sağlamak amacıyla malzeme, yapı ve teknoloji açısından sistematik olarak güçlendirilmiştir.
Sabit bir yay desteğinin/askısının tip testinden elde edilen yük-deplasman eğrisi. Yatay eksen yer değiştirmeyi, dikey eksen ise yükü temsil eder. Eğri, tüm çalışma yolu boyunca yaklaşık olarak yatay kalır; bu da, borular termal genleşme ve büzülme nedeniyle saptığında destek kuvvetinin esasen sabit kaldığını gösterir.
Bu tip testi, sabit yay ünitelerinin yük sabitliğini, tam hareket stabilitesini ve çalışma güvenilirliğini doğrular. Tüm üretim birimleri, ANSI/MSS‑SP‑58‑2018 ve NB/T47038‑2013'e uygun olarak yük sapması ±%6 oranında kontrol edilerek, sevkıyattan önce yük kalibrasyonuna tabi tutulur.
Bu ürünler, ana buhar boru hatları ve diğer yüksek sıcaklık ve yüksek basınçlı borular dahil olmak üzere büyük termal yer değiştirmeye sahip endüstriyel boru sistemlerine uygulanabilir.
▶ Geniş çaplı, kalın duvarlı boru hatları: DN600'ün üzerinde, duvar kalınlığı 20 mm'nin üzerinde
▶ Ağır boru hattı sistemleri: Kaldırma noktası başına yük 200 kN'nin üzerinde, bazıları ise 500 kN'nin üzerinde
▶ Yüksek sıcaklık ve yüksek basınçlı ana boru hatları: Enerji santrali ana buharı, rafinaj ünitelerinin yüksek sıcaklık proses boru hatları
▶ Uzun açıklıklı boru hatları: Büyük konsantre yüklere sahip boru galerilerindeki geniş açıklıklı boru bölümleri
▶ Kabuk deformasyonu ve çatlama: Yük, yapısal taşıma sınırını aşıyor
▶ Yetersiz yay sertliği: Aşırı sıkıştırma, sabit kuvvet özelliklerinin kaybı
▶ Pim kopma arızası: Bağlantı parçalarının yetersiz mukavemeti
▶ Askı çubuğu çekme deformasyonu: Küçük çaplı çubuk, aşırı yükleme uzantısı

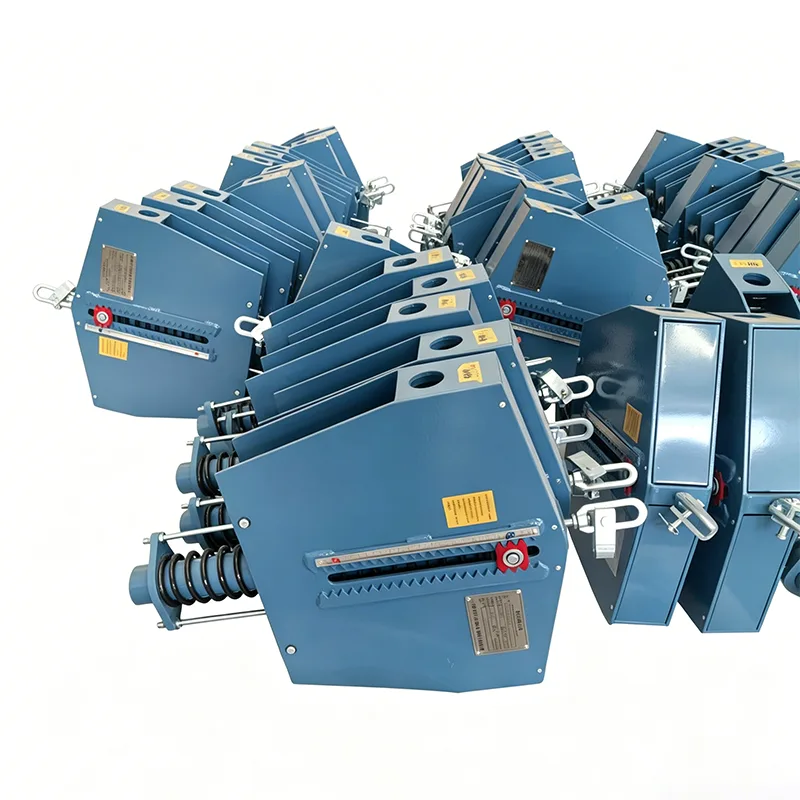

Ağır Hizmet Sabit Yaylı Askı, bu tür çalışma koşulları için özel olarak geliştirilmiş, malzeme, yapı ve teknolojinin her boyutundan sistematik güçlendirme ile güçlendirilmiş bir üründür.
Endüstri istatistiklerine göre, boru hattı destek arızası kazalarının %60'ından fazlası ağır hizmet koşullarından kaynaklanmaktadır:
Sorun: Sıradan sabit kuvvetli askı benimsendi, kaldırma noktası başına yük 280 kNC Sonuç: Kabuk yan plakası 3 yıllık çalışmanın ardından çatladı, boru hattı 120 mm battı Kayıp: 15 günlük kapatma bakımı, 10 milyon RMB'nin üzerinde doğrudan kayıp
Sorun: Askı pimi çapı çok küçüktü, yüksek sıcaklıkta mukavemet azaldı Sonuç: Pim kesme kırılması, boru hattının düşmesi, orta derecede sızıntıya neden olması Ders: Ağır hizmet askılarının mukavemeti, fiili çalışma koşullarına göre ayrı ayrı hesaplanmalıdır
Sorun: Düşük sıcaklıkta malzeme gevrekleşmesi, sıradan Q235 kabuk çatladı Sonuç: Boru hattının yer değiştirmesi kontrolden çıktı, soğuk kutu arayüzü flanş sızıntısı İyileştirme: Ağır hizmet tipi askılarda düşük sıcaklıkta dayanıklı malzemeler kullanılıyor
Yangzhou Tianshun Boru Hattı Teknolojisi, 14 yıllık endüstri tecrübesiyle birçok benzer ağır hizmet destek arızası dönüşüm projesini gerçekleştirmiştir ve ağır hizmet çalışma koşullarının özelliklerini ve risklerini derinlemesine anlamaktadır.
| Sabit Yaylı Askı Teknik Tablosu | Örnek |
| Model / Seri | PH, LH, CA, CS, TH |
| Yük Kapasitesi (Çalışma) | 0,1 kN - 500 kN |
| Toplam Seyahat | 50mm, 100mm, 200mm, 400mm |
| Gerçek Seyahat | 600 mm'ye kadar |
| Yük Sapması (Tolerans) | ±%5 (Standart) / ±%3 (Yüksek Hassasiyet) |
| Kurulum Konumu | Yatay / Dikey |
| Konut Kaplaması | Sıcak Daldırma Galvanizli / Epoksi |
| Çalışma Sıcaklığı | -20°C ila +80°C (Ortam) |
| Yay Bobini Malzemesi | 60Si2Mn / 50CrVA |
| Yük Ayar Aralığı | ±%10 (Alan Ayarı) |
Shell, Q345B düşük alaşımlı yüksek dayanımlı çeliği benimsedi; akma dayanımı %40 arttı
Yan plaka kalınlığı %50 artırıldı, birleştirme kaynakları olmadan tam plaka kesimi
Yoğun stresi dağıtmak için alt takviye kaburga plakası tasarımı
Pim, su verilmiş ve temperlenmiş 40Cr alaşımlı yapısal çeliği benimser, mukavemeti %80 artırılmıştır
Maksimum yükün 5 katı güvenlik faktörü ile tasarlanmış pim çapı
Sürtünmeyi azaltmak ve sabitliği artırmak için benimsenen kendinden yağlamalı burç
Büyük yükler için paralel olarak 2-4 yay seti, tek yay yükü makul aralıkta kontrol edilir
Eksantrik yükü önlemek için yay grubu senkron sıkıştırma tasarımı
Her yay ayrı ayrı test edilmiştir, sapma ≤%2'dir
Kaldıraç kolu kesiti büyütüldü, bükülme modülü %100 artırıldı
Yerel ezilmeyi önlemek için dayanak noktasında kalınlaştırılmış astar plakası
Kam yüzeyi yüksek frekanslı söndürülmüş, HRC45'in üzerinde sertlik, aşınma direnci ömrü 3 kat arttı
CNC tarafından işlenen anahtar deliği konumları, konum doğruluğu ±0,1 mm
Kol moment oranı hatası ±%1 dahilinde kontrol edilir
Yay sıkıştırması doğru şekilde ayarlanmış, soğuk yük sapması ≤3%
Ana yük taşıyan kaynaklar, tam nüfuziyetli kaynak işlemini benimser
JB/T 4730 Sınıf II gerekliliklerini karşılayan %100 ultrasonik test
Kaynak artık gerilimini ortadan kaldırmak için kaynak sonrası gerilim giderme işlemi
Aşırı strok hasarını önlemek için ayarlanmış üst ve alt mekanik sınırlar
Aşırı yük koruma cihazı, anormal yük altında uyarıyı tetikler
Kurulum ve nakliye sırasında yayları korumak için deplasman kilitleme cihazı
Aşağıdakiler ölçülen verilerdir (300kN yük, 200mm deplasmanlı çalışma koşulu):
|
Strok Konumu |
Sıradan Sabit Kuvvet Askı Yükü |
Ağır Hizmet Sabit Yaylı Askı Yükü |
Ulusal Standart İzin Verilen Sapma |
|
%0 (Soğuk durum) |
282kN (-%6,0) |
294kN (-%2,0) |
±%6 |
|
%25 |
285kN (-%5,0) |
297kN (-%1,0) |
±%6 |
|
%50 (Orta) |
300kN (%0) |
300kN (%0) |
±%6 |
|
%75 |
318kN (+%6,0) |
306kN (+%2,0) |
±%6 |
|
%100 (Sıcak durum) |
321kN (+%7,0) |
309kN (+%3,0) |
±%6 |
|
Maksimum sapma |
%7,0 (Standartların üzerinde) |
%3,0 (Ulusal standarttan çok daha iyi) |
%6 |
Ağır Hizmet Sabit Yaylı Askının tam strok yükü sapması, ulusal standart gerekliliklerinden çok daha iyi bir şekilde ±%4 oranında kontrol edilir ve boru hatlarının ve ekipmanın güvenliğini etkili bir şekilde korur.
Her Ağır Hizmet Sabit Yaylı Askı, teslimattan önce aşağıdaki doğrulamayı tamamlamalıdır:
Çelik levhaların ve yuvarlak çubukların malzeme sertifikası doğrulaması
Yay çeliği sertliği ve bileşiminin yeniden incelenmesi
Kaynak malzemesi uyumluluk doğrulaması
CNC işleme boyutlarının CMM denetimi
Kaynak UT testi
Yay grubu yük-deplasman eğrisi testi
%100 tam strok yükleme testi, 20 ölçüm noktası verisinin kaydedilmesi
Niteliksiz ürünler için tutarlılık hesaplaması, yeniden işleme
Kilitleme cihazı ve limit cihazı fonksiyon testi
Yer değiştirme göstergesi kalibrasyonu
Malzeme kalite sertifikasyon belgeleri
Kaynak muayene raporu
Bahar test raporu
Tam makine yük-deplasman test eğrisi
Ürün yeterlilik sertifikası ve kurulum kılavuzu
|
Endüstri |
Uygulama Senaryoları |
Tipik Yük Aralığı |
|
Enerji Endüstrisi |
Süperkritik/ultra-süperkritik ünitelerin ana buhar ve yeniden ısıtma buhar boru hatları |
200kN ~ 800kN |
|
Petrokimya |
Hidroproses reaktör çıkışları, büyük ısıtma fırını giriş ve çıkış boru hatları |
150kN ~ 600kN |
|
LNG Terminalleri |
Soğuk kutu giriş ve çıkışları, büyük düşük sıcaklık proses boru hatları |
100kN ~ 500kN |
|
Uzun Mesafe Boru Hatları |
Geniş açıklıklı boru bölümleri, valf odalarındaki konsantre yük boru hatları |
100kN ~ 400kN |
|
Nükleer güç |
Geleneksel ada ana buhar, su temin sistemi boru hatları |
200kN ~ 700kN |
|
Metalurji |
Yüksek fırın sıcak hava boru hatları, büyük atık ısı kazanı boru hatları |
150kN ~ 500kN |
Ağır Hizmet Projelerine Özel Servis Süreci
1.Teknik yerleştirme: Profesyonel mühendisler, yük, yer değiştirme ve alan gereksinimlerini doğrulamak için boru hattı stres analistleriyle bağlantı kurar
2.Şema tasarımı: Özel alan kısıtlamaları için özelleştirilmiş tasarım şemaları sağlayın
3.Çizim onayı: Her iki tarafça imzalanmış ve onaylanmış ayrıntılı montaj çizimleri ve yük tabloları sağlayın
4.Üretim takibi: Büyük projeler için haftalık üretim ilerleme fotoğrafları sağlayın
5.Fabrika kabulü: Müşteriler veya üçüncü şahıslar fabrikadaki testlere tanıklık etmek üzere davet edilebilir
6.Yerinde servis: Gerekirse kurulum rehberliği ve yerinde teknik destek sağlayın
7.Operasyon takibi: Operasyon durumunu anlamak için devreye alma işleminden 6 ay sonra tekrar ziyaret
▶ 500'den fazla set ağır hizmet tipi sabit kuvvetli askı teslim edildi, maksimum tek ünite yükü 800kN
▶ Tüm ağır hizmet ürünleri 3 yıl kalite garantisi sağlar
▶ Çalışma sırasında ortaya çıkan kalite sorunlarına 48 saat içinde çözüm sağlayın
▶ Ömür boyu teknik danışmanlık ve yedek parça temini
Ağır Hizmet Sabit Yaylı Askı, ağır hizmet boru hattı sistemlerinin güvenli çalışması için güvenilir bir garantidir. 14 yıllık odaklanmamızla, ağır çalışma koşullarının hataya izin vermediğini derinden anlıyoruz. Her ürün, aşırı çalışma koşulları altında istikrarlı çalışmayı sağlamak için sıkı testlere tabi tutulmuştur.
